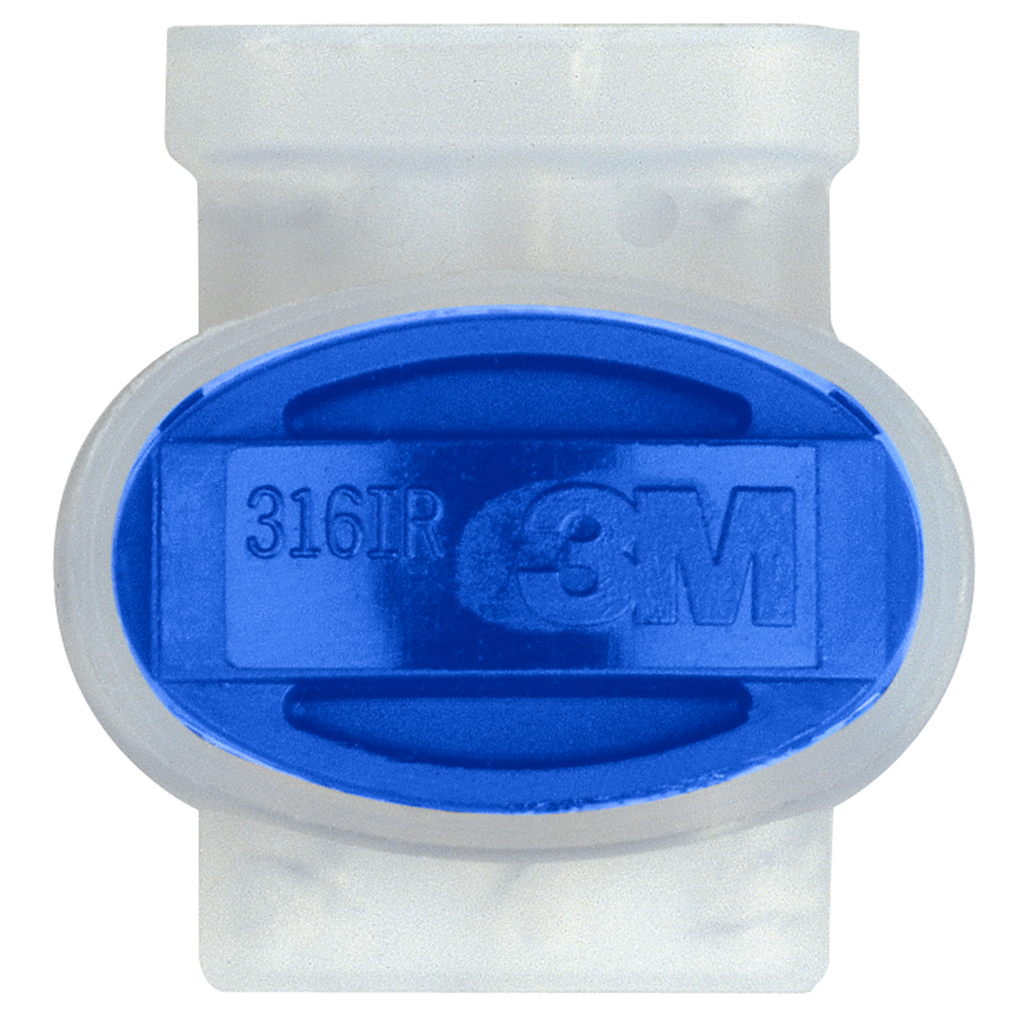

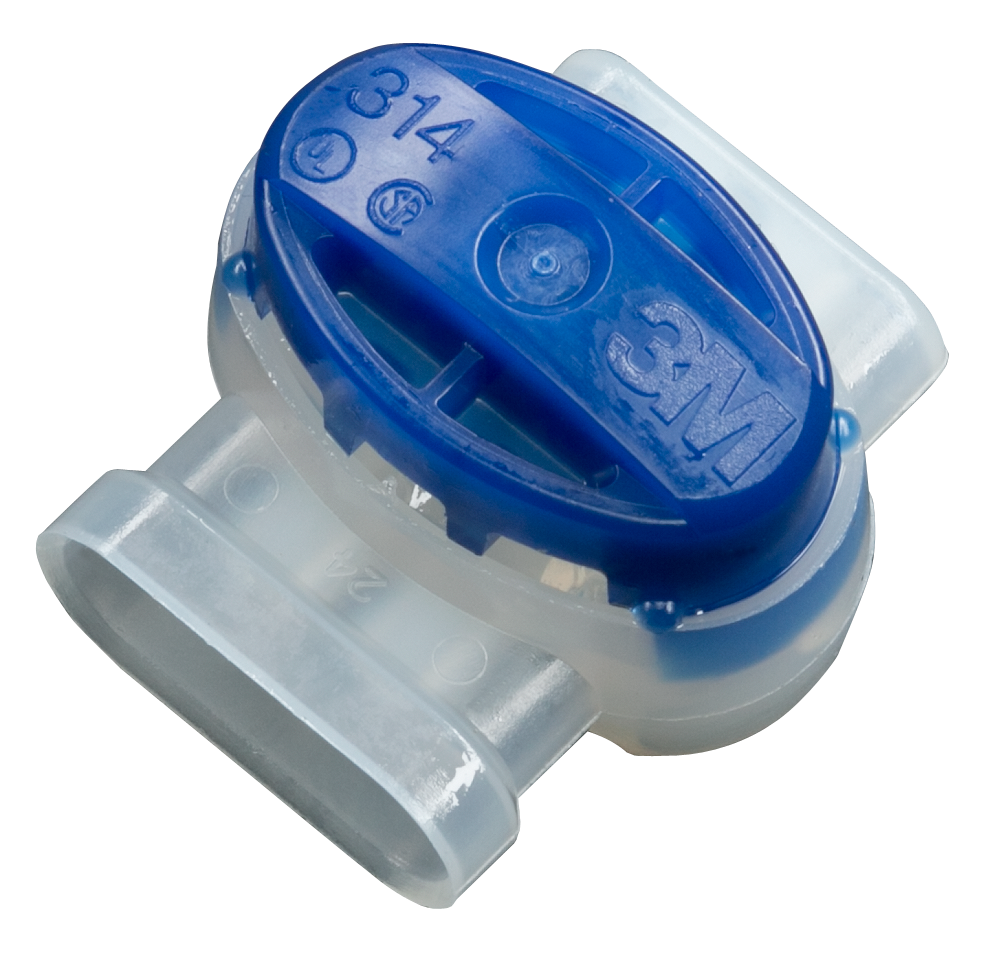

Vízhatlan kábelcsatlakozás 24 V-os GARDENA öntözőszelepekhez
A GARDENA Kábelszorító 24 V a vezetékes, többzónás öntözőrendszerek elektromos csatlakozásainak kialakítására szolgál. Segítségével a GARDENA 24 V-os csatlakozókábel és a 24 V-os öntözőszelep között megbízható, vízhatlan kapcsolat hozható létre olyan környezetben is, ahol a kötés a földbe telepített szelepdobozban helyezkedik el.
A termék elsősorban a GARDENA 1280-20 24 V-os csatlakozókábel és a 1278-20 24 V-os öntözőszelep összekötéséhez készült. A GARDENA a V1 szelepdobozzal történő használatot is kifejezetten megadja, így jól illeszkedik a központi, vezetékes öntözésvezérlés rendszerébe.

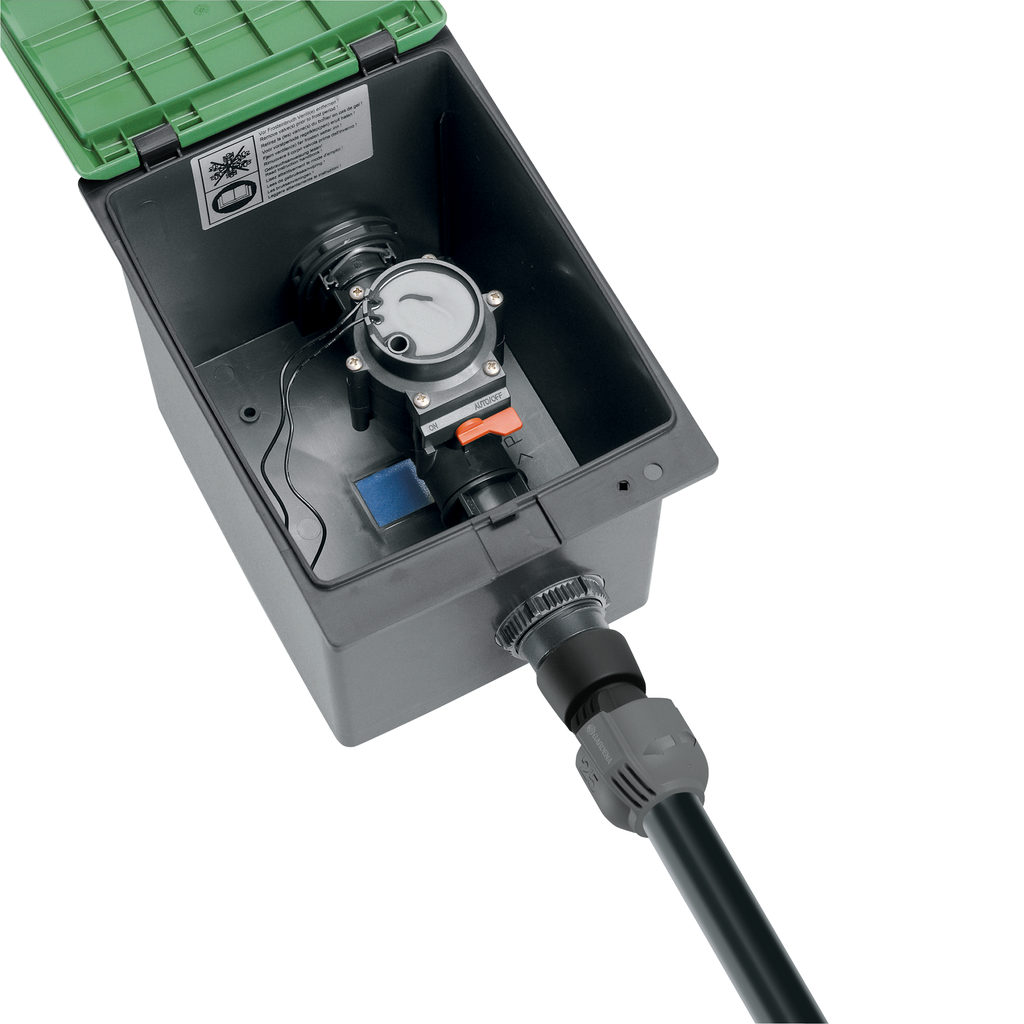

Vízhatlan kötés a szelepdobozban
Földbe telepített öntözőrendszernél az elektromos kötések fokozottan ki vannak téve nedvességnek. A szelepdoboz belsejében páralecsapódás, talajnedvesség vagy akár víz is megjelenhet, ezért hagyományos, beltéri használatra szánt vezetékcsatlakozó nem megfelelő megoldás.
A GARDENA 24 V-os kábelszorító kifejezetten ilyen alkalmazásra készült. A megfelelően kialakított kötés vízhatlan kapcsolatot biztosít a vezérlőkábel és az elektromos szelep vezetékei között, ami a 24 V-os öntözésvezérlés üzembiztonságának fontos része.

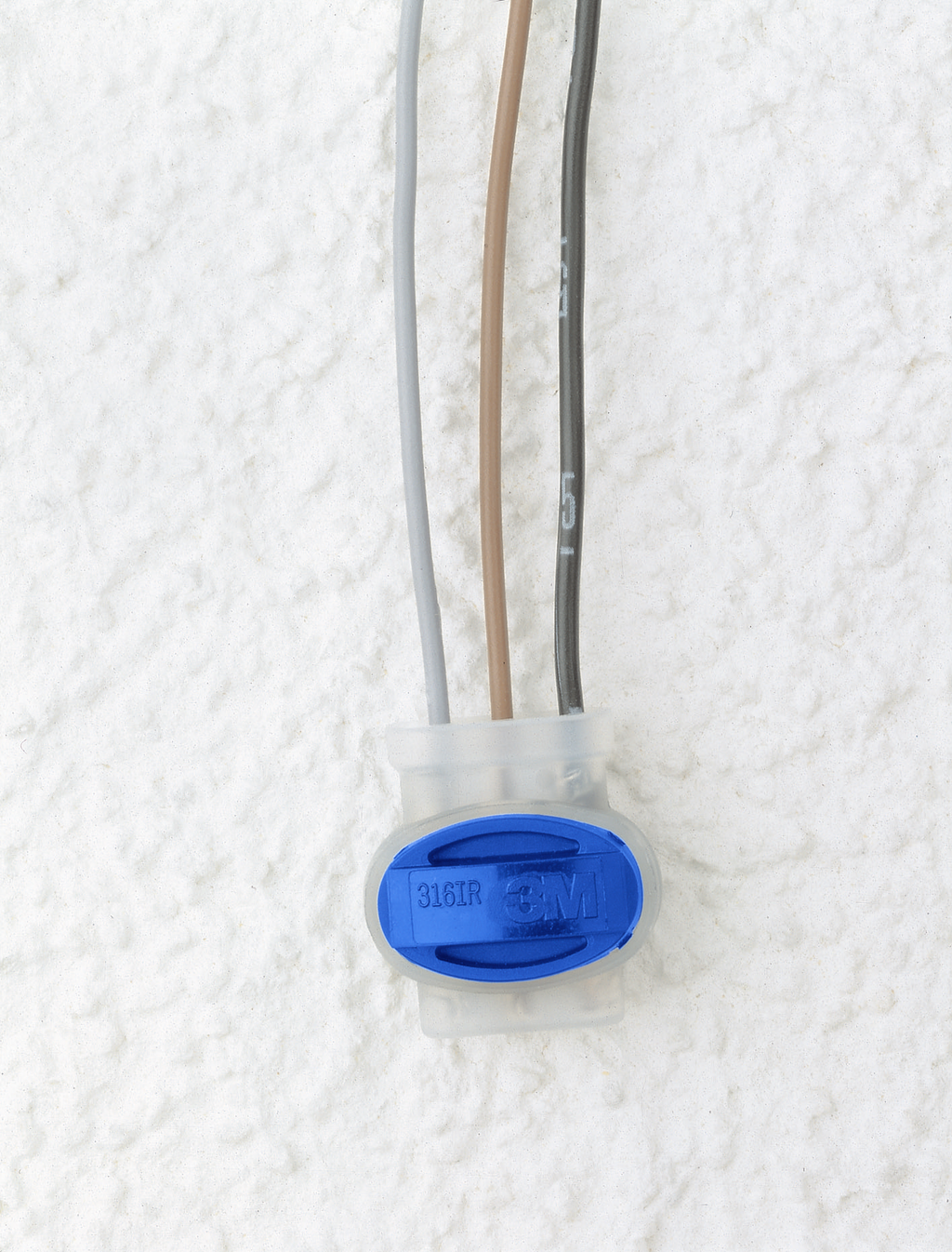

Egyszerű csatlakoztatás nyomógombbal
A vezetékek összekötése egyszerűen, a csatlakozó nyomógombos mechanizmusával történik. Ez megkönnyíti a szerelést olyan szelepdobozban is, ahol korlátozott a rendelkezésre álló hely.
A rendszeralkatrész használatával nincs szükség hagyományos csavaros sorkapocs kialakítására. A csatlakozó a megfelelő vezetékekkel gyors, kompakt és nedvesség ellen védett kötést tesz lehetővé.
0,33–1,5 mm² keresztmetszetű vezetékekhez
A GARDENA hivatalos specifikációja szerint a kábelszorító 0,33–1,5 mm² keresztmetszetű vezetékekhez használható. A megengedett maximális feszültség 30 V, ezért a termék a GARDENA 24 V-os szelepvezérlő rendszer kisfeszültségű kábelezéséhez készült.
A gyártó legfeljebb 3,9 mm-es vezetékvastagságot ad meg. A szerelés előtt ezért érdemes ellenőrizni, hogy a használt kábel és a szelep vezetéke megfelel-e ezeknek a méreteknek.
A központi 24 V-os öntözésvezérlés része
Vezetékes öntözőrendszerben a központi vezérlő a földbe telepített 24 V-os elektromos szelepeket kábeleken keresztül kapcsolja. Minden szelephez megbízható elektromos kötést kell kialakítani, ezért a megfelelő csatlakozóelemek ugyanolyan fontosak, mint maga a vezérlő vagy az öntözőszelep.
A GARDENA kábelszorító jól használható például olyan rendszerben, ahol a Classic 4030 vagy 6030 központi öntözésvezérlő több 24 V-os szelepet működtet külön öntözési zónákban.
6 darabos csomag több szelep bekötéséhez
Egy csomag 6 db GARDENA 24 V-os kábelszorítót tartalmaz. Ez több csatlakozási pont kialakításához is elegendő lehet, ami többzónás öntözőrendszer építésénél vagy meglévő rendszer javításánál különösen praktikus.
A szükséges darabszámot mindig a tényleges kábelezés és az alkalmazott öntözőszelepek bekötése alapján érdemes meghatározni.
Mikor van szükség erre a kábelszorítóra?
A GARDENA 1282-20 akkor szükséges, ha vezetékes, 24 V-os GARDENA öntözőszelepet csatlakoztatsz a központi vezérlő kábelezéséhez, és a kötést nedves környezetben – például földbe telepített szelepdobozban – kell biztonságosan kialakítani.
Ez tehát nem vízoldali Sprinklersystem csőidom, hanem a 24 V-os öntözésvezérlés elektromos szerelési tartozéka. Ha 9 V-os Bluetooth® szeleprendszert használsz, ilyen vezetékes csatlakozásra nincs szükség.
