24 V-os öntözőszelepek központi vezérléséhez
A GARDENA Csatlakozókábel 24 V, 15 m a vezetékes, többzónás automata öntözőrendszerek elektromos összeköttetésének kialakítására szolgál. Segítségével a központi GARDENA öntözésvezérlő és a földbe telepített 24 V-os öntözőszelepek között hozható létre a szükséges vezérlőkábelezés.
A kábel különösen olyan Sprinklersystem rendszereknél hasznos, ahol a kert több külön öntözési körre van bontva. Az egyes zónákhoz tartozó 24 V-os szelepeket a központi vezérlő külön-külön kapcsolhatja, így a gyep, az ágyások vagy más öntözési területek egymástól független program szerint működtethetők.
Akár 6 db 24 V-os öntözőszelep csatlakoztatásához
A GARDENA 1280-20 csatlakozókábellel legfeljebb hat GARDENA 24 V-os öntözőszelep köthető a megfelelő öntözésvezérlő rendszerhez. A hét eres kialakítás lehetővé teszi több szelep vezérlőjelének egyetlen kábelben történő továbbítását, így nincs szükség minden öntözési zónához külön teljes kábelvezetésre.

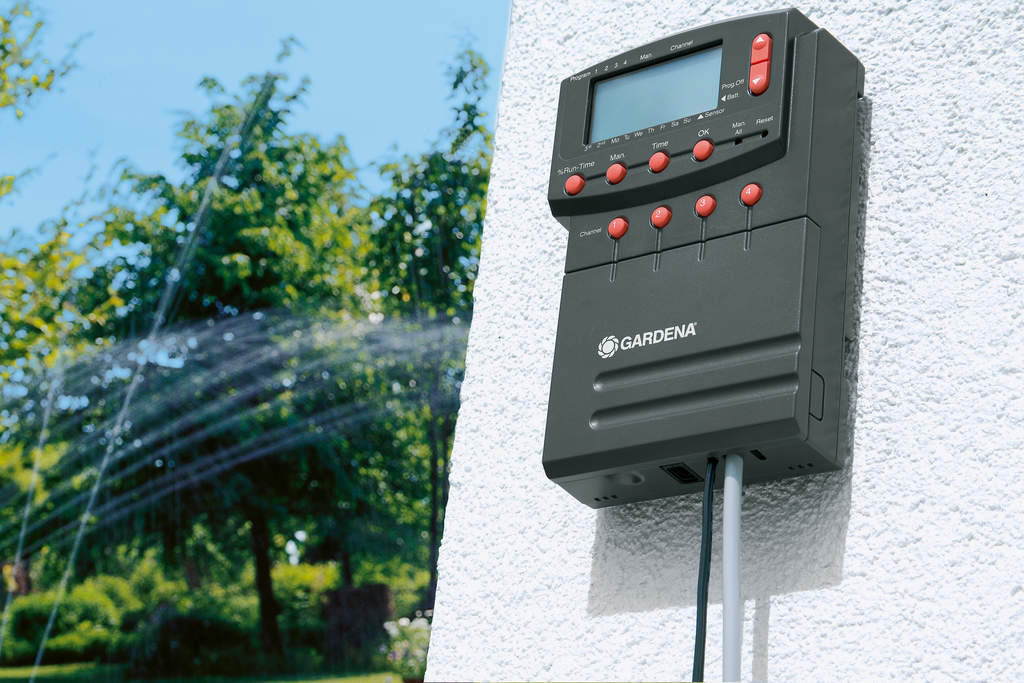

A kábel többek között a GARDENA Classic 4030 és 6030 vezérlőkkel, valamint a korábbi Comfort 4040 modular rendszerrel és annak 2040 bővítőmoduljával történő használatra készült.

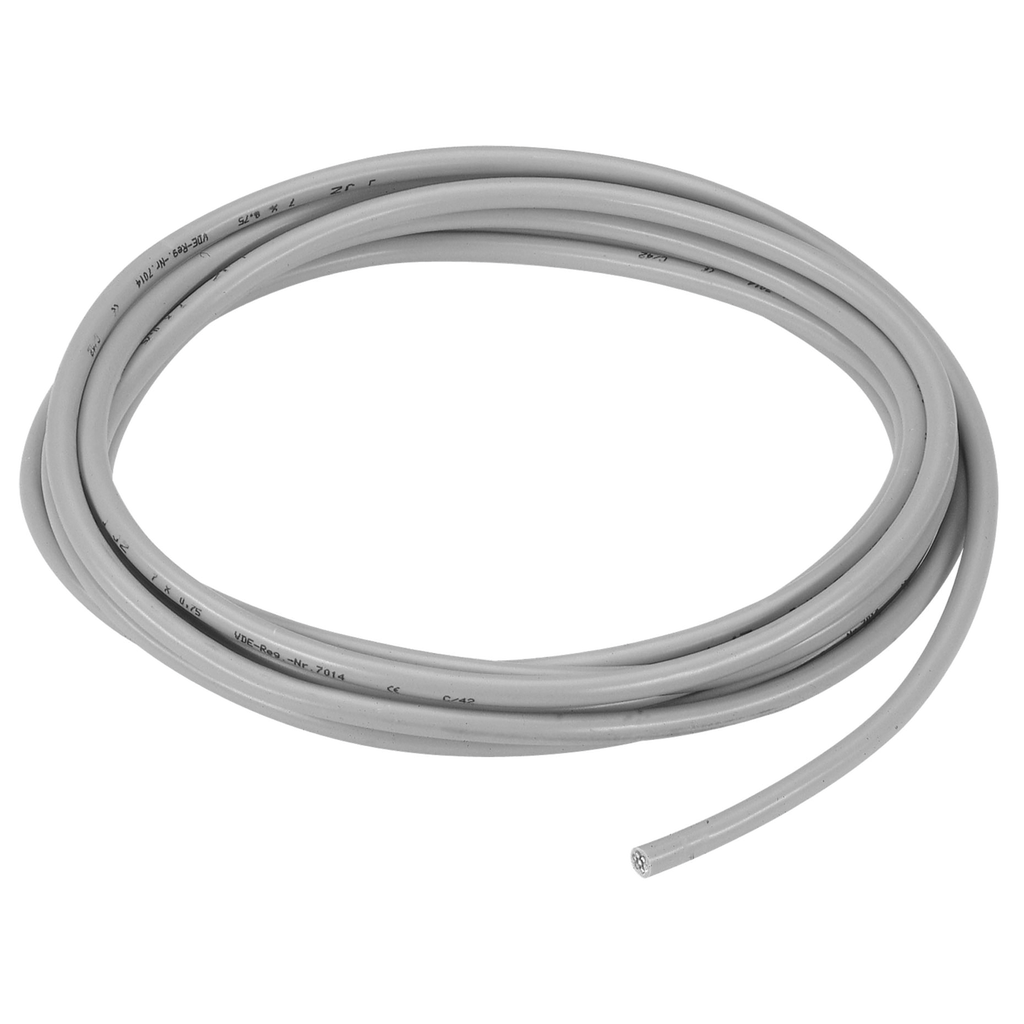

7 × 0,5 mm² keresztmetszetű, 15 méteres kábel
A csatlakozókábel 15 méter hosszú, és 7 × 0,5 mm² keresztmetszetű vezetékeket tartalmaz. Ez a kialakítás kifejezetten a GARDENA 24 V-os szelepvezérlő rendszer kisfeszültségű jeleinek továbbítására szolgál.
A kábel a központi vezérlőtől a szelepdoboz vagy a szelepek irányába vezethető. A szükséges nyomvonalat ezért már az öntözőrendszer telepítésekor érdemes megtervezni, különösen akkor, ha több szelep vagy egymástól távolabb elhelyezett zóna kerül kialakításra.
Legfeljebb 30 méteres teljes kábelhossz
A GARDENA a rendszerben használható maximális kábelhosszt 30 méterben határozza meg. Ha a mellékelt 15 méteres kábel nem elegendő, megfelelő toldással hosszabbítható, de a teljes vezetékhossz nem haladhatja meg ezt az értéket.
A maximálisan megengedett feszültség 30 V, ezért ez a kábel kizárólag kisfeszültségű öntözésvezérlő rendszerhez való. Hálózati 230 V-os elektromos vezeték helyettesítésére nem használható.
A 24 V-os szelepek és a központi vezérlő közötti kapcsolat
A vezetékes öntözésvezérlésnél a központi vezérlő elektromos jelet küld az adott öntözési kör 24 V-os szelepéhez. A szelep ennek hatására nyit vagy zár, így a víz csak azon a zónán indul meg, amelyet az aktuális program működtet.
A csatlakozókábel tehát nem vízoldali Sprinklersystem alkatrész, hanem az automata rendszer elektromos vezérlőhálózatának része. A megfelelő csővezeték, öntözőszelepek és szórófejek mellett ez biztosítja, hogy a központi vezérlő ténylegesen működtetni tudja az egyes öntözési köröket.
Vízálló szelepbekötéshez kábelszorítóval kombinálható
A földbe telepített szelepdobozban az elektromos kötések nedvességnek lehetnek kitéve, ezért a vezeték és az öntözőszelep közötti csatlakozást megfelelő vízálló kötőelemmel kell kialakítani. Ehhez használható a GARDENA 1282-20 24 V-os kábelszorító.
A két termék eltérő feladatot lát el: a 1280-20 a vezérlő és a szelepek közötti több eres kábel, míg a 1282-20 kábelszorító a vezetékek helyi, nedvesség ellen védett összekötéséhez használható.
Mikor szükséges a GARDENA 24 V-os csatlakozókábel?
A GARDENA 1280-20 csatlakozókábel akkor szükséges, ha központi, vezetékes 24 V-os öntözésvezérlővel működtetett rendszert építesz. Különösen többzónás Sprinklersystem esetén fontos, ahol az egyes öntözőszelepeket a központi vezérlő külön-külön kapcsolja.
Ha 9 V-os Bluetooth® szelepeket használsz, erre a kábelre nincs szükség, mert azok saját elemes vezérlőegységgel működnek. A 24 V-os rendszer előnye viszont, hogy több öntözési kör egyetlen központi vezérlőről kezelhető.
